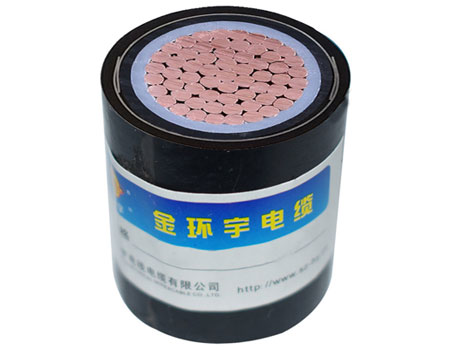

金環宇0.6/1KV YJV22、YJLV22單芯25-500平方電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-20 14:13

金環宇0.6/1KV YJV22、YJLV22單芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
25	14.7	118	92	172	134	467	311
35	15.7	148	113	208	162	571	355
50	17.2	179	138	250	194	746	433
70	19.1	230	175	303	235	973	534
95	20.7	285	215	362	281	1235	639
120	22.3	335	255	411	319	1501	749
150	24.3	380	295	470	365	1828	888
185	26.4	445	345	528	410	2202	1043
240	28.8	530	410	623	483	2763	1259
300	31.4	615	480	700	543	3383	1503
400	36.4	710	565	806	625	4737	2230
500	39.8	825	665	922	715	5790	2657

金環宇0.6/1KV YJV22、YJLV22單芯交聯電力產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
