YJV、YJLV3芯3*4、6、10、16、25、50、70、95平方電纜直徑及載流量表
-
來源：金環宇電線電纜發布日期：2020-05-20 14:03
金環宇0.6/1KV YJV、YJLV3芯交聯電力電纜外徑、重量及載流量表

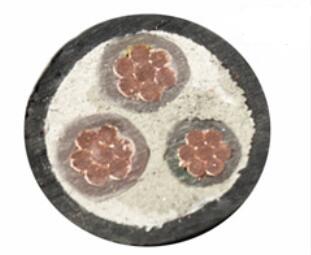

YJV3芯交聯電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 3*2.5 | 11.0 | 28 | 22 | 37 | 28 | 170 | 124 |
| 3*4 | 12.0 | 37 | 29 | 48 | 37 | 225 | 150 |
| 3*6 | 13.1 | 47 | 36 | 61 | 47 | 296 | 183 |
| 3*10 | 15.3 | 64 | 49 | 82 | 62 | 440 | 251 |
| 3*16 | 17.5 | 85 | 65 | 107 | 81 | 638 | 341 |
| 3*25 | 21.0 | 115 | 87 | 138 | 105 | 954 | 481 |
| 3*35 | 23.1 | 140 | 106 | 165 | 127 | 1266 | 603 |
| 3*50 | 23.4 | 168 | 126 | 198 | 151 | 1614 | 690 |
| 3*70 | 27.4 | 213 | 160 | 242 | 184 | 2246 | 951 |
| 3*95 | 30.6 | 263 | 196 | 290 | 221 | 2975 | 1215 |
| 3*120 | 34.0 | 307 | 232 | 330 | 253 | 3776 | 1515 |
| 3*150 | 38.6 | 357 | 268 | 371 | 284 | 4682 | 1888 |
| 3*185 | 43.3 | 415 | 314 | 418 | 322 | 5802 | 2354 |
| 3*240 | 48.1 | 498 | 375 | 485 | 373 | 7437 | 2963 |
| 3*300 | 52.2 | 575 | 429 | 548 | 422 | 9313 | 3639 |
金環宇0.6/1KV YJV、YJLV3芯交聯電力產品使用特性
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
