礦物絕緣電纜載流量表

來源：金環宇電力電纜發布日期：2019-09-27 15:45

本載流量計算是按照IEC60364-5-523：1999《建筑物電氣裝置 第五部分》：電氣設備的選擇和安裝 第523節：布線系統載流量》規定的計算公式和方法進行。

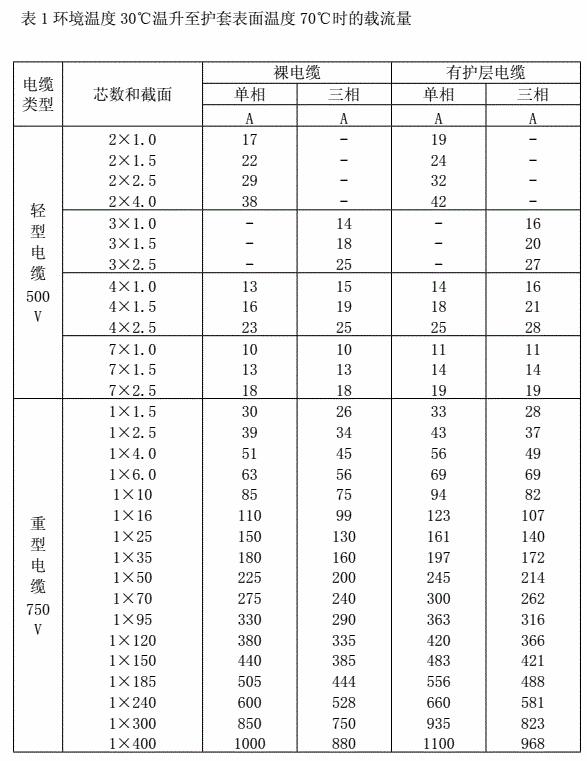

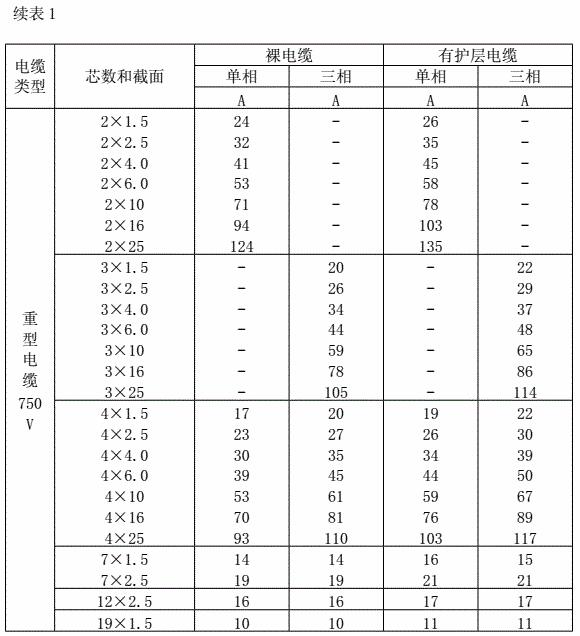

礦物絕緣電纜載流量表

載流量的計算公式：I=A×S^m

載流量的計算

例1：BTTZ 1×70，用于三相交流電線路，金屬護套溫度為70℃，環境溫度為30℃，空氣中相互接觸的單芯電纜敷設時的載流量計算

選取A為20.15，m為0.5845，S為70

則I=20.15×700.5845=241A

例2：BTTZ 1×95，用于三相交流電線路，金屬護套溫度為70℃，環境溫度為30℃，空氣中單芯電纜垂直平行敷設，留有間距的載流量計算

選取A為22.0，m為0.58，S為95

則I=22.0×950.58=309A

例3：BTTZ 1×25，用于三相交流電線路，金屬護套溫度為70℃，環境溫度為30℃，空氣中三角形敷設的載流量計算

選取A為17.4，m為0.6，S為25

則I=17.4×250.6=120A

例4：BTTZ 1×35，用于三相交流電線路，金屬護套溫度為70℃，環境溫度為30℃，空氣中三角形敷設的載流量計算

選取A為17.4，m為0.6，S為35

則I=17.4×350.6=147A

例5：BTTZ 1×50，用于三相交流電線路，金屬護套溫度為70℃，環境溫度為30℃，空氣中三角形敷設的載流量計算

選取A為17.4，m為0.6，S為50

則I=17.4×500.6=182A
