高清時代如何選擇視頻同軸電纜
-
來源：互聯網發布日期：2019-08-12 10:48
從外形上看，同軸電纜只有顏色和粗細之分，我們用廉價的普通同軸電纜傳輸標清甚至高清數字視頻信號好像也是可以的，但卻有很多的不確定因素。則在系統設計之初，我們總是會擔心這些不確定因素會使系統的穩定性和可靠性下降，從而導致會某些路由可能因其電纜選擇不合適根本無法進行正常的信號傳輸，選擇合適的視頻同軸電纜，看來不僅僅只是價格的問題，更多的是則電纜的選材以及其他有關電纜的相關因素。
一、首先讓我們線大致了解一下視頻同軸電纜的物理結構。

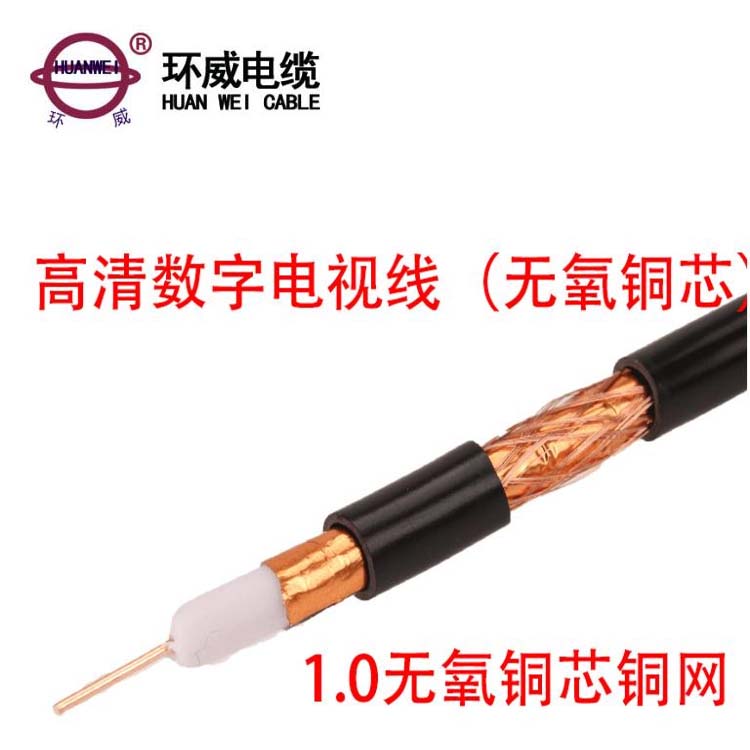

視頻同軸電纜分為外皮層、介質層以及中心導體層和屏蔽層，則每層使用的材料和結構也有差異。
(1)外皮層：對于電纜來講沒有太多可說的，因為它是對電纜起保護作用的。但在移動環境中使用，有些電纜外皮因添加特殊的材料，使其耐磨性能出色。
(2)中心導體層：分為“實心”和“散心”，體現為電纜的柔韌性不同，因其實心導體視頻同軸電纜較硬，而散心導體視頻同軸電纜較為柔軟，則更加適合在流動性的場合中使用。
(3)屏蔽層：結構分為“編織網加鋁箔”、“單編織網狀”和“多層編織網加鋁箔”以及“多層編織網狀”幾種形式。而電纜屏蔽結構的覆蓋率是電纜物理特性的一個重要參考指標，體現在編織網的密度和鋁箔交界處的處理。屏蔽層在傳輸回路中作為地線使用，更加重要的作用是起保護信號免受在工作環境中電磁干擾以及本身信號傳輸不影響環境中的其他設備。
(4)介質層：分為“實心”、“發泡”和“高密度發泡”幾種，介質層決定了電纜的特性阻抗，就是我們通常說道75歐姆或者50歐姆。同時，同時介質層也?決定了電纜的衰減情況。而且“物理發泡”和“高密度物理發泡”的介質損耗更小，用于傳輸高速率的高清數字視頻非常理想的，但是在布線施工過程中的彎曲和擠壓及過大的受力，會造成電纜介質層變形，從而影響電纜的特性阻抗以及增大介質損耗，則特性阻抗的變化又將會導致信號的傳輸反射，影響實際有效傳輸距離。
二、電纜尺寸
主要是考慮電纜的外徑、介質層的直徑和中心導體直徑，對于冷壓式BNC接插件，則需要嚴格配合才能夠獲得*好的傳輸性能。而從外徑而言，一般國內通常描述為“杠幾”，如杠4、杠5或杠7，細纜有杠1.5或杠3，更粗的有杠11，杠12或更大。則歐美同軸電纜通常會以RG規范，例如：橡RG6/11/58/59等等，再或者是mini RG。
三、又該如何去選擇滿足數字視頻和高清數字視頻傳輸?shù)碾娎|?
數字電視分為標清和高清，其中又細分了很多標準，例如串行分量數字標清、NTSC/PAL復合數字和串行分量隔行高清和逐行高清。4：3或16：9，碼流從143Mbit/s到3GMbit/s。而國內通常以SMPTE 259M為標準，例如270Mb/s 串行SDI格式或SMPTE 292M標準以及1080i串行SDI格式。在選擇同軸電纜時，首先要根據使用的信號格式來確定我們的傳輸碼流和需要傳輸?shù)木嚯x，然后再去和電纜廠家提供的測試數據進行比對。對于標清信號的傳輸來說，一定長度的電纜是指在指定的傳輸速率上的幅度衰減不能大于30dB，而高清傳輸則不允許超過20dB。產生這么大的衰減，電纜基本上已經快到傳輸?shù)谋罎Ⅻc，到了崩潰點，信號接收端已經無法恢復數據。
更簡單的方法是電纜廠家一般在提供各種型號電纜的不同標準參考傳輸距離，不超過這個參考距離，則傳輸是安全的。當然信號傳輸除了和電纜本身有關外，還和電纜的接插件壓/焊接工藝和在施工過程中的受損/受力以及跳線排或者中間轉接的數量也有者密切關系。通常來說，*好的接插件和跳線器，每個環節也會有近0.1dB的衰減。其他廠家同軸電纜數據可以向廠家索要，廠家應當會提供相應參考。
*后小編特別提示，對于數字的視頻傳輸，電纜選擇千萬不能心存僥幸，保護配套的接插件和跳線排等相關環節。專業系統需要極高的可靠性和穩定性，則不允許電纜有任何不確定因素存在，不然花在排除電纜布線隱患方面的時間可能會有特別嚴重的后果，造成工作進程速度影響工作效率不說，還會造成不必要的損失。
