屏蔽電纜的編織層有什么作用

來源：金環宇電纜發布日期：2021-05-17 11:44

電線電纜主要由導電線芯、絕緣層、護套層三個基本的結構元件組成。

屏蔽層主要起抗外界電磁干擾，防止使用過程中由于自身所產生的電磁場對周圍環境的干擾和通故障電流作用。

根據使用場合對屏蔽性能的要求，其選用的材料也不同，如銅絲編織屏蔽，銅帶繞包屏蔽，銅絲疏繞屏蔽，鋁合金絲編織屏蔽，銅包鋁絲編織屏蔽，鋁塑復合帶繞包屏蔽等等。

其中為了保證屏蔽層的連續性，降低屏蔽層的轉移阻抗，對銅帶繞包，鋁塑復合帶繞包通常需要在屏蔽層內縱向放置一根或多根退火銅絲作為引流線。

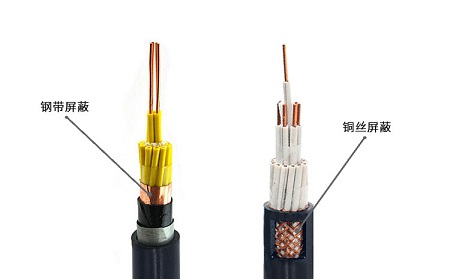

金屬編織層主要有銅絲編織層和鋼帶編織層兩種。

一、銅絲編織層的主要作用是：

1.防電磁干擾的屏蔽作用如鍍錫銅絲編織的藍用電纜、銅絲編織的控制電纜等.

2. 消除電力電纜表面電位的屏蔽作用，它起束縛電力線和消除感應電，如高壓電纜的總屏蔽。

3. 安全保護的屏蔽作用，在主芯絕緣外編織銅絲并與地芯良好的接觸或作地線用，能及時反應漏電情況，如屏蔽型礦用電纜.



二、鋼帶編織的主要作用是：

銅帶屏蔽，屏蔽截面積增大，流過電流減小，發出的熱量也減小。

同樣都能起到屏蔽信號的作用，但對于500mm2 載流量較大，自身產生的電磁場亦較大，當短路電流超過一定的值, 用二層0.12mm銅帶的有效截面值是不能達到銅絲疏繞所能達到的比較大的有效截面值。

從以上綜合考慮來看，銅絲屏蔽效果遠比其他屏蔽方式好的多，而且連續性比較可靠，可以選用銅絲屏蔽電纜。但是也根據施工方案和敷設環境的不同，銅帶屏蔽電纜的使用率也很高。
