不一樣顏色的BV電線代表什么含義

來源：金環宇電線發布日期：2020-12-31 10:47

BV電線顏色是在應用電纜線時大家都較為關心的，很多人針對BV電線顏色也不掌握，不清楚BV電線顏色代表什么意思。家庭用電一般全是三相電，殊不知三相電線顏色很多人還不掌握不清楚每根電纜線代表什么意思。金環宇電纜小編給大家分享下不一樣顏色代表的什么含義。

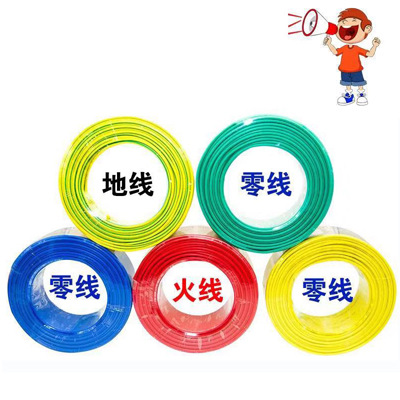

一、電線顏色代表什么意思線

一般要求：三相電線顏色為黃、綠、紅，各自為A、B、C三相，深藍色為零線，黃綠色兩色的為電線接頭，布線時黃、綠、紅接火線零線，深藍色接零線，黃綠色兩色的線收到PE維護網上或是收到機器設備機殼上(機殼已與避雷帶聯接)。有時候四線色調區別不太顯著時，三根橫截面一樣的為火線零線，橫截面稍小的為零線。你覺得的變電器或許是控制電路的開關電源，如果是220V，收到隨意二根火線零線上;如果是380V，則接一根火線零線，一根零線。

操作過程：安全性為上紅色是火線零線，藍色是零線，黃或黃綠兩色的是接地線?；鹁€零線一般是黃、綠、紅，維護中性點(PEN線)是灰黑色，維護線(PE線)是黃綠兩色線，維護線在一切狀況下都禁止作火線零線應用。

依據有關要求：布線時，火線零線與零線的色調應不一樣;同一住房火線零線(L)色調應統一，零線(N)宜用藍色，維護線(PE)務必用黃綠色兩色線。





依據標準，能夠得到：維護線(PE)即接地線務必(強制要求)用黃綠色兩色線，零線用藍色,(并不是強制要求，在標準批準時，應挑選深藍色線),火線零線不應用藍色即是紅、黃、綠色。(火線零線還未一致起來，不一樣企業很有可能要求不一樣。下邊用色調方法能夠參照。零線勻用藍色，假如用以電源插座，火線零線用紅色。燈路三相五線用紅色，燈路控線或雙控線用黃色和綠色)

按照規定色調走線電源插座圖：紅、藍、兩色線穿進電源插座暗盒。紅色作火線零線，藍色作零線，兩色線作接地線。按照規定顏色裝線，工程施工也便捷，紅色線火線零線與電源插座L極聯接，藍色零線與N極聯接，兩色線與接地裝置標志聯接。

按照規定色調燈路布線方案：進火線零線用紅色，零線用藍色，控線用淡黃色(也可應用綠色)
