RVS電線都有哪些型號,RVS電纜有什么作用
-
來源：金環宇電纜發布日期：2020-11-17 10:35
市面上的電線種類特別多，可用于各個不同的場合，其中就包括RVS雙絞線，一般用于消防領域，又稱消防線、麻花線、雙絞線。

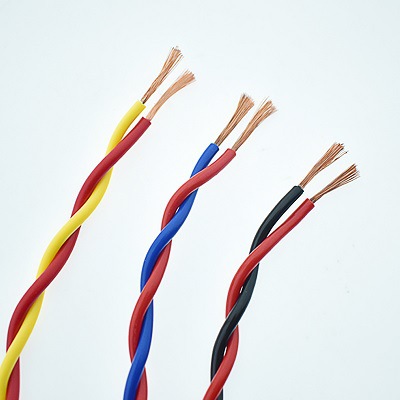

RVS電線，RVS俗稱消防線、雙絞線、花線，全稱：銅芯聚氯乙烯絕緣絞型連接軟電線。RVS是普通是對絞多股軟線，根據用戶要求可提供阻燃雙絞線和耐火雙絞線。
1、RVS電線參數：
電壓：RVS電線的交流額定電壓為300/300V;
類別：字母S代表雙絞線，字母R代表軟線，字母V代表聚氯乙烯(絕緣體);
顏色：紅黃、紅藍、紅黑、紅綠、紅白、黑白、紅綠、黃藍、藍白等。
優勢：性能高、柔軟性好、高導電率、低電阻、實用、耐用。
2、RVS電線各類型號：
ZC-RVS 銅芯聚氯乙烯絕緣絞型阻燃軟電線，可用于有阻燃要求場合;
N-RVS 銅芯聚氯乙烯絕緣絞型耐火軟電線，可用于有耐火要求場合;
WDZ-RYJS銅芯聚氯乙烯絕緣絞型低煙無鹵軟電線，可用于要求低煙低鹵的場合。
WDZN-RYJS銅芯聚氯乙烯絕緣絞型低煙無鹵阻燃耐火軟電線，可用于要求低煙無鹵耐火的場合;
