電纜內部屏蔽層密度要求，國家標準要求是什么？
-
來源：金環宇電線電纜發布日期：2020-04-06 14:47
電纜銅絲編織屏蔽要求覆蓋密度大于90%,其編織線直徑應大于0.1mm。
對于所有具有屏蔽層的特種電纜,組屏蔽引流線直經應大于 0.4mm;總屏蔽引流線直徑應 大于0.6mm。
無鎧裝電纜允許彎曲半徑不小于電纜外徑的6 倍，鎧裝電纜允許彎曲半徑不小于電纜外 徑的12 倍。
擴展資料：
屏蔽電線電纜的用途：適用于交流額定電壓450/750V及0.6/1KV的各種交直流的要求防干擾的各種電器，儀表、電信、計算機網絡控制系統，電力設備及自動化裝置的線路連接。

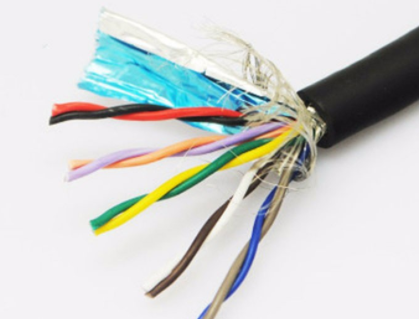

編織層就是采用編織機將材料捻成金屬絲以一定規律相互交織并覆蓋在電線電纜表面上形成緊密的保護層，也稱為屏蔽層（電纜的典型結構見圖1所示）。編織層的主要作用是防電磁干擾、消除電線表面電位及安全保護。
通常用編織密度（覆蓋率）及編織角度來評估編織工藝是否滿足質量要求。編織密度為被編織線覆蓋的表面與整個被編織的電線表面之比。
當兩者的比值為1時，編織層無縫隙；當兩者的比值＜1時，編織層將出現編織縫隙，比值越小，縫隙的寬度越大。電線縱軸方向和編織線之間的夾角稱為編織角，編織的角度也與編織密度的縫隙息息相關。
